作为高端染整设备专业制造商

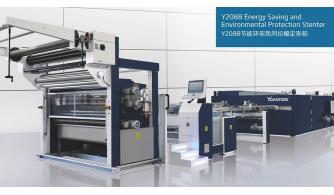

Y2088节能环保热风拉幅定形机

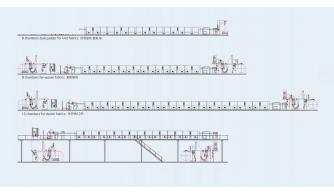

模块化设计

进布架

横动板条式对中装置搭配可调角度 扩幅装置，在布匹进入对中前进行 充分无皱褶、卷边的扩幅，给用户 带来最佳扩幅对中效果。

不同织物的进布组合装置

进布组合装置是由进布架、扩幅对中装置、轧车、速度同步装置、光电整纬装置(选配)而组成。其作用是布料在低张力状态下进行扩幅对中后...

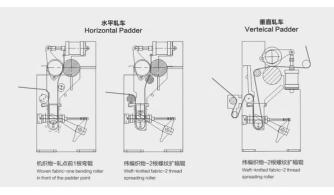

轧车

由两根实心辊组成，- 根为圆柱实心辊，另一根为腰鼓实心辊，通过气动执行机构施加均匀压力，调整所需压力，对布料进行整理和脱水...

轧车织物流程

触摸屏操作台

简洁、人性化设计的人机界面，操控便捷;图形标识的虚拟按钮，便于操作者快速熟练操作 ;所有的机器运行参数均在同一界面显示 ...

进布轨道

布料.上针准确控制;托布装置保证布料低张力、免刮伤同步进入烘箱;可配置布料浆边装置、蒸汽加湿装置,满足不同加工需求...

上针超喂

上超喂辊与针链之间的超喂量调整范围广( -30%到+ 80%)。满足各种不同布料需求的超喂率;左右上针超喂率可分别设定要求范围;压缩空气展边装置保证布边上针前完全展开...

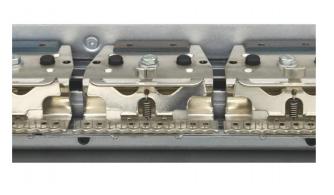

拉幅链条

链条在免维护轨道运行，滚动链节内有封闭式轴承，高温润滑脂提供最佳润滑状态，确保链条使用寿命长久;采用直接润滑方式，使高温油脂耗油量最低...

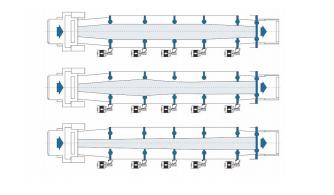

门幅调整装置

通过主仪表操作台，单动或联动控制每节门幅调整装置，设定需求任意门幅宽度;通过机尾操作台，单动控制最后节门幅宽度/联动控制整机门幅宽度...

烘箱系统

整机隔热面板采用150mm厚高密度绝热材料制成，使烘箱热损耗处于最低状态;每块隔热面板与机架连接及工作活门、可抽式滤网处均设有效密封装置...

节能环保型排风系统

采用一体式设计，占用空间小，整齐美观。贯通式结构设计，风阻小，废气排放顺畅。风道内温度与烘箱内温度-致， 有效避免滴油情况，且配置保温层，对车间热辐射小。风道可独立拆卸，清洁维护便捷。

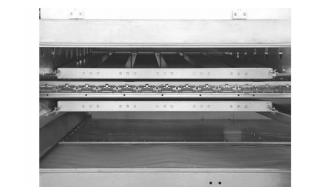

烘箱基本结构

模块式设计，能适应不同功能要求的变化;便于组装;节省空间的构造...

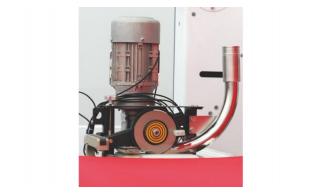

切边装置

边缘损失的最少化:在入口处切除上浆布料外边缘。井且，剪切的边缘由suction Blower处理干净，由于下面的轮和刀片设计成倾斜型，所以能够在丰端进行剪边而且最大限度减少损失。

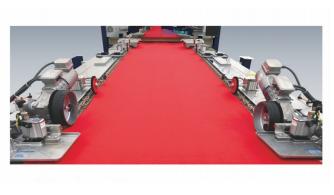

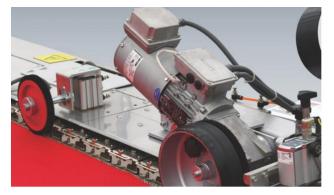

主链独立驱动装置

采用高品质三相交流变频电机,通过控制单元，精确实现同步;一体式直驱装置，维护量和能耗降至最低;独立驱动设计，节约空间，散热效果佳...

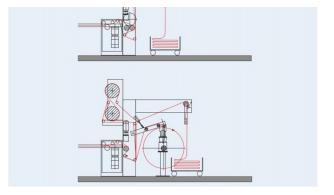

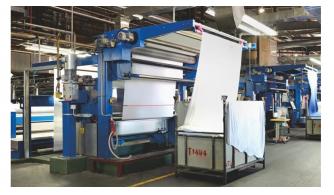

出布组合装置

通过配置不同的出布组合单元，实现不同工艺要求

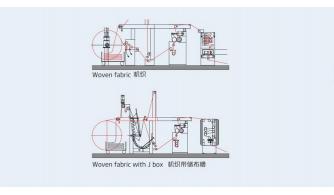

出布装置的种类

通过配置不同的出布组合单元，实现不同工艺要求

电柜控制系统

矢量控制方式，可构成闭环矢量控制，闭环转矩控制;高过载能力，内置制动单元; 三组参数切换功能

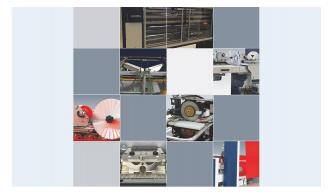

选配装置

光电整纬装置;V型蒸汽箱;浆边，切边装置;热能回收装置...

使用现场

设备高台安装;定形机烘箱架空安装，能有效提高空间利用率
